超高壓耐壓測試儀是通用性的交直流高壓耐壓測試儀,廣泛用于電工器材、膠木電器、各類家用電器以及儀器儀表等產品的耐壓測試,并為國家安全標準的實施提供了測試手段,因而更顯示出其重要性,亦就成為科研機關,計量測試部門和電子行業檢測電子、電器等方面必不可少的儀器設備。

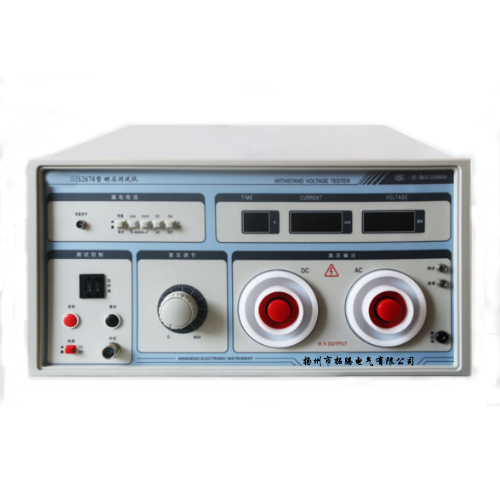

滿足IEC60335、UL60335、GB4706.1-2005、GB4943等國內外安規標準測試，符合JJG795-2016、JJG（蘇）69-2006安規計量檢定規程要求操作方便。 SB2674型耐壓測試儀是通用性的交直流高壓耐壓測試儀，輸出電壓可達0～20(kV)/AC、DC，廣泛用于電子儀器、電子設備、電子元器件、電工器材、膠木電器、橡膠、高壓電纜和電機等耐壓測試， 也適用于家用電器的耐壓測試。
 |
 |
 |
 |
表一
|
產品型號 |
SB2674 |
SB2674N |
SB2674AN |
SB2674AN-IB |
|
|
輸出電壓 |
AC |
0～20KV |
0～30KV |
||
|
DC |
0～30KV |
○ |
|||
|
電壓精度 |
AC |
1～20KV ≤±5% |
3～10KV ±3% 10～30KV ±2% |
10～30KV ±5% |
10～30KV ±5% |
|
DC |
○ |
||||
|
漏電流范圍 |
AC |
0～10mA(任意設定） |
0～20mA(任意設定） |
0～20mA(任意設定） |
|
|
DC |
0～10mA(任意設定） |
○ |
|||
|
漏電流精度 |
AC |
0.2～10mA ≤±5% |
0.5～20mA ±5% |
0.5～20mA ±5% |
|
|
DC |
0.5～10mA ±5% |
○ |
|||
|
輸出波形 |
50Hz 正弦波 直流電壓 |
||||
|
輸出功率 |
AC |
200VA |
600VA |
600VA |
|
|
DC |
300VA |
○ |
|||
|
時間控制 |
（1～99）S ±5% 手動控制 任意預置 |
（1～9999）S ±5% 手動控制 任意預置 |
1～99）S ±5% 手動控制 任意預置 |
||
|
測試判別 |
合格/不合格 、聲光報警 |
||||
|
升壓方式 |
手動升壓 |
自動升壓 |
手動升壓 |
||
|
接 口 |
○ |
USB、PLC、232接口 |
○ |
○ |
|
|
電 源 |
AC 220V±22V 50Hz±2Hz |
||||
|
重 量 |
39KG |
主機：10KG升壓部份：58KG |
主機：10KG升壓部份：36KG |
||
圖片
 |
 |
 |
 |
|
產品型號 |
SB2677B |
SB2677N |
SB2677AN |
SB2677AN-IB |
|
|
輸出電壓 |
AC |
0～50KV |
|||
|
DC |
0～50KV |
○ |
|||
|
電壓精度 |
AC |
1～50KV ≤±5% |
3～10KV ±3% 10～50KV ±2% |
10～50KV ±5% |
10～50KV ≤±5% |
|
DC |
○ |
||||
|
漏電流范圍 |
AC |
0～100mA(任意設定） |
0～20mA(任意設定） |
0～10mA(任意設定） |
0～10mA(任意設定） |
|
DC |
0～50mA(任意設定） |
0～10mA(任意設定） |
○ |
||
|
漏電流精度 |
AC |
0.5～100mA ±5% |
0.5～20mA ±5% |
0.5～10mA ±5% |
0.5～10mA ±5% |
|
DC |
0.5～50mA ±5% |
0.5～10mA ±5% |
○ |
||
|
輸出波形 |
50Hz 正弦波 直流電壓 |
||||
|
輸出功率 |
AC |
5000VA |
1000VA |
500VA |
500VA |
|
DC |
2500VA |
500VA |
○ |
||
|
時間控制 |
（1～99）S ±5% 手動控制 任意預置 |
（1～9999）S ±5% 手動控制 任意預置 |
(1～99）S ±5% 手動控制 任意預置 |
||
|
測試判別 |
合格/不合格 、聲光報警 |
||||
|
升壓方式 |
手動升壓 |
自動升壓 |
手動升壓 |
||
|
接 口 |
○ |
USB、PLC、232接口 |
○ |
○ |
|
|
電 源 |
AC 220V±22V 50Hz±2Hz |
||||
|
重 量 |
主機：79KG升壓部份：68KG |
主機：10KG升壓部份：58KG |
主機：10KG升壓部份：36KG |
||
 |
 |
 |
 |
|
產品型號 |
SB2678B |
SB2678 |
SB2678AN |
SB2678AN-IB |
||
|
輸出電壓 |
AC |
0～100KV |
||||
|
DC |
0～100KV |
○ |
||||
|
電壓精度 |
AC |
5～50KV ±5% 20～100KV ±5% |
20～100KV ±5% |
20～100KV ≤±5% |
||
|
DC |
○ |
|||||
|
漏電流范圍 |
AC |
0～200mA(任意設定） |
0～100mA(任意設定） |
0～100mA(任意設定） |
||
|
DC |
0～100mA(任意設定） |
0～50mA(任意設定） |
○ |
|||
|
漏電流精度 |
AC |
0.5～200mA ±5% |
5～100mA ±5% |
5～100mA ±5% |
||
|
DC |
5～100mA ±5% |
5～50mA ±5% |
○ |
|||
|
輸出波形 |
50Hz 正弦波 直流電壓 |
50Hz 正弦波 |
||||
|
輸出功率 |
AC |
20000VA |
10000VA |
10000VA |
||
|
DC |
10000VA |
5000VA |
○ |
|||
|
時間控制 |
（1～99）S ±5% 手動控制 任意預置 |
|||||
|
測試判別 |
合格/不合格 、聲光報警 |
|||||
|
升壓方式 |
自動升壓 交流以每秒1KV、直流以每秒3KV速率升壓 |
手動升壓 |
||||
|
接 口 |
○ |
|||||
|
電 源 |
AC 220V±22V 50Hz±2Hz |
|||||
|
重 量 |
327KG |
317KG |
主機：130KG 變壓器：135KG 電容：21KG |
主機：91KG變壓器：136KG |
||

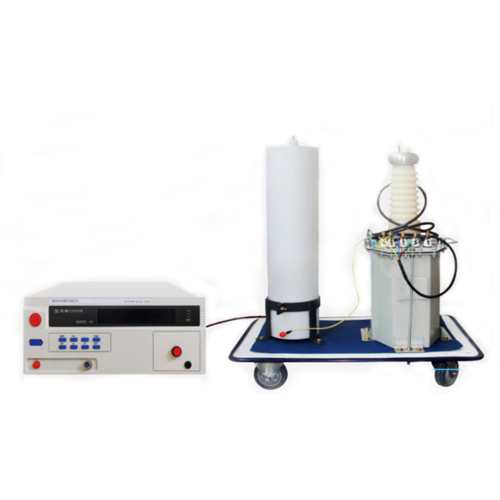

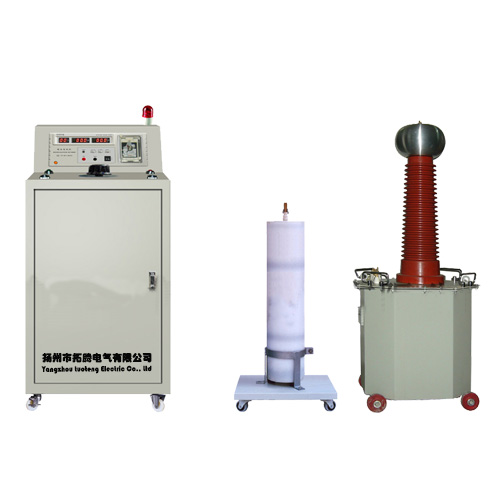

SB2674系列超高壓耐壓測試儀是在吸收、消化國際先進絕緣耐壓測試儀的基礎上，結合我國眾多用戶的實際使用情況加以提高、完善而研制。在結構上采用了分體方式，將操作員遠離高壓測試區，確保操作員的人身安全。 超高壓耐壓測試儀適用于各種家用電器、電源、高壓電纜線、變壓器、電機、高壓接線端子、高低壓電器、開關、航空航天的高壓材料分析等的強電系統的安全耐壓和漏電流測試。同時也是科研實驗室、技術監督部門不可少的超高壓源試驗設備。 超高壓耐壓測試儀同時也是各電力機車、地鐵、輕軌必備的檢驗設備。100kV超高壓儀已作為中國南車集團戚墅堰機車車輛廠、中國北車集團、鐵道部產品質量監督檢驗中心機車車輛檢驗站的檢驗設備。同時也售往成都機車車輛廠、湖南電力機車廠、洛陽機車廠、株洲車輛廠、南京浦鎮車輛廠等。
◆漏電流、測試時間連續任意設定，適應性強
◆同時顯示被測實際值（時間、電壓、電流同時顯示），不合格聲光報警
◆高壓擊穿保護
◆DC輸出可測電容器耐壓、漏電流、高壓硅堆、晶體管反向電壓反向電流，一機多用
|
型號 |
SB2674-10 |
SB2674-20 |
SB2674-75 |
SB2674-100 |
|
|
測試模式 |
AC/DC |
||||
|
電壓測試范圍AC/DC |
0-10kV |
0-20kV |
0-75kV |
0-100kV |
|
|
電壓精度 |
±（5% + 5個字） |
||||
|
漏電流測試范圍mA |
AC |
0-500mA |
0-200mA |
0-100mA |
0-100mA |
|
DC |
0-250mA |
0-100mA |
0-50mA |
0-50mA |
|
|
測試電流精度 |
±（5% + 5個字） |
||||
|
報警值預置范mA |
AC |
0-500mA |
0-200mA |
0-100mA |
0-100mA |
|
DC |
0-250mA |
0-100mA |
0-50mA |
0-50mA |
|
|
報警電流精度 |
±（5% + 5個字） |
||||
|
變壓器容量 |
5000VA |
4000VA |
7500VA |
10000VA |
|
|
時間測試范圍 |
1—999s（連續設定）±1% |
||||
|
輸出波形 |
50Hz，正弦波 |
||||
|
工作條件 |
環境溫度：0—40°C，相對濕度：≤75%，大氣壓力：101.25kPa |
||||
|
體積(mm3) |
控制柜約600*1100*730 |
||||
|
供電電源 |
220V±10% 50Hz±2Hz |
||||
|
附 件 |
測試附件袋一只，測試探頭一付， 放電棒一根，使用說明書一份，保修卡一份。 |
||||
