一、 儀器功能綜述

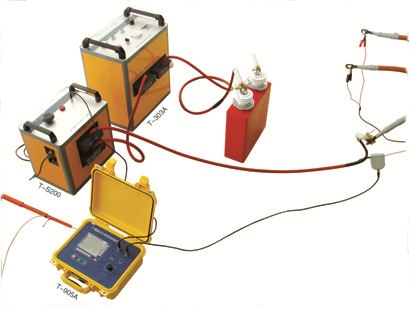

本套電力電纜故障探測設備專為用于探測35KV以下電力低壓電纜的主絕緣故障而設計，探測設備中含有低壓脈沖法、脈沖電流法、二次脈沖法等多種故障測距方法，含有聲磁同步法（利用故障點放電產生的聲音與磁場信號傳播到測試探頭的時間差探尋故障點位置的方法）、聲測法與音頻信號感應法等多種故障定點的方法，具有音頻信號感應法與脈沖磁場的方向法等多種路徑探測及電纜鑒定的方法。
|
序號 |
名稱 |
型號 |
測試方法/功能 |
數量 |
價格 |
|
1 |
電力電纜故障測距儀 |
T-905A |
具有低壓脈沖法、脈沖電流法、二次脈沖法測距三種測距方法，大液晶高亮度顯示。 |
1臺 |
|
|
2
|
電纜測試高壓信號發生器 （配置35KV/3μF電容） |
T-303A (T-303升級版) |
擊穿能量1024焦耳，適用于35Kv及其以下各種等級電纜的故障測試，可直流燒弧及恢復性直流耐壓試驗。 |
1套 |
|
|
3 |
音頻信號發生器 |
T-602 |
1KZ方波，連續/斷續2種方式，輸出匹配自動調節。配合定點儀T-505進行金屬性短路故障定點、路徑查尋、電纜識別 |
1臺 |
|
|
4 |
聲磁同步法電纜故障定點儀 |
T-505 |
使用磁場與聲音波形比較進行精確定點，可轉換接收音頻信號進行路徑探測，電纜唯一性鑒別等綜合功能 |
1臺 |
|

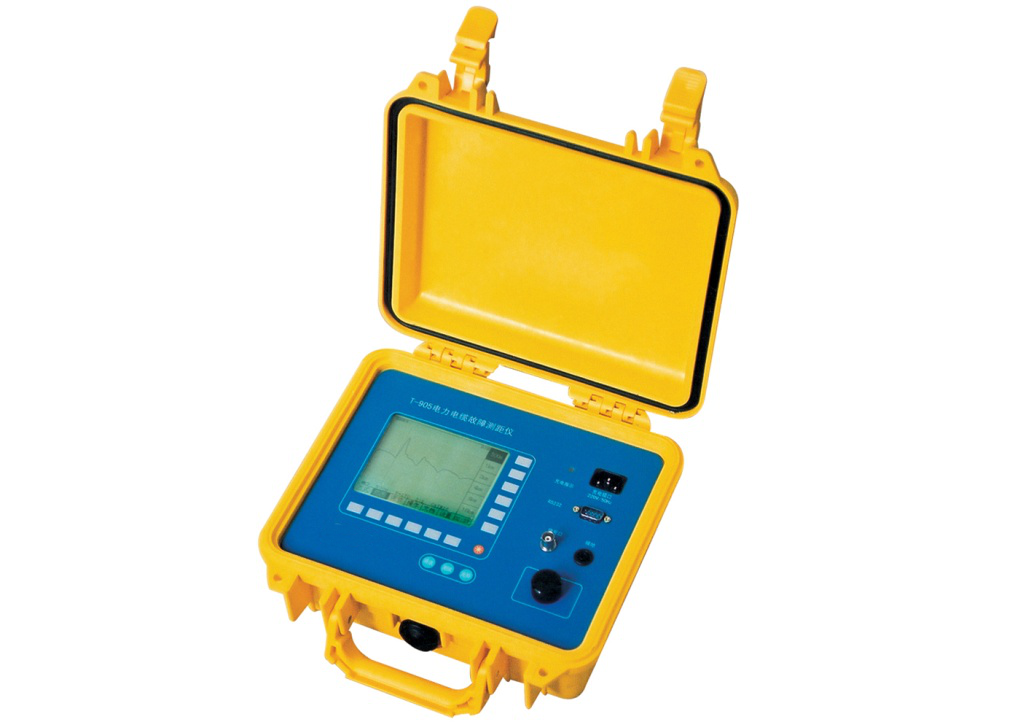

二、 T-905A電纜故障測距儀
1、概述
利用現代行波理論及電弧理論，融合最新電力電纜故障測距技術研制成功的高智能化電力電纜故障測試儀器。在T-903B的基礎上加入更先進的二次脈沖工作方式和低壓脈沖自動測試功能，主要用于測定電力電纜的斷線、低阻、高阻及閃絡性故障的故障距離。
2、功能特點
1) 具有低壓脈沖、脈沖電流和二次脈沖三種電力電纜故障測距方法，可測所有類型的電力電纜故障。
2) 與二次脈沖耦合器配合，用二次脈沖法進行測距，波形更容易理解。
3) 低壓脈沖自動測試：先進、準確，可以成功測試開路及短路故障。
4) 低壓脈沖手動測試：方便、直觀，和自動測試完美配合。
5) 低壓脈沖法、脈沖電流自動定位故障距離。
6) 波形記憶比較功能。
7) 波形存儲：能夠永久存儲50個波形及測試時間。
8) 波形打印和聯機功能：可與計算機連接，讀取存儲波形，還可以進行波形數據管理及分析。
9) 平衡增益按鍵可調。
10) 人性化設計，一鍵多功能操作，中文操作界面，易于學習
11) 智能充電管理，減少充電時間，延長電池使用壽命；具備欠壓報警、低壓自動關機、30分鐘無按鍵操作自動關機功能。
12) 體積小、重量輕、便于攜帶。
3、技術指標
1) 最大測量范圍：0-16km標準配置，可擴展至32Km。
2) 開機啟動反應時間：≤3S
3) 測量精度：0.4m
4) 液晶顯示屏：4.7"單色高亮度屏,適合室外陽光等復雜環境。
5) 測量誤差
在低壓脈沖和二次脈沖方式下：
范圍≤4km時，不大于±1m
范圍＞4km時，不大于±4m
在脈沖電流方式下：
范圍≤4km時，不大于±4m
范圍＞4km時，不大于±16m
6) 測量盲區：≤1m
7) 可充鋰電池使用時間：5小時
8) 充電電壓：AC220V±10%
9) 適用環境溫度：-25℃～+50℃
10) 體積：330mm×305mm×152mm
11) 重量：3kg
三、 T-303A高壓信號發生器
1、概述
主要用于35KV及以下等級電力電纜的高阻、低阻和閃絡性故障測試，能產生高達32KV的高電壓，使故障點擊穿放電，配合電纜故障測距儀器和定點儀器進行故障測距和定點及電纜路徑查尋、電纜識別。并具備修復性電纜直流耐壓試驗功能和封閉性故障直流燒弧功能。
2、特點
1) 具有直流高壓輸出、單次放電、周期放電功能，適應不同的故障性質，配合電纜故障測試儀器(T-905A和T-505)查找電纜故障點的位置。
2) 臺式結構，所有控制、操作和顯示器件均設置于面板上，顯示直觀、操作方便。
3) 獨特的工藝和結構，將升壓、整流和放電裝置融為一體，接線簡單、操作安全方便、體積小、重量輕。
4) 高壓輸出線采用一體化模塊輸出，提高安全性防護及操作便攜性。
5) T-303A在面板上添置“高壓分閘”按鈕，進一步提高操作的安全性
3、技術指標
1) 輸出電壓：0-32KV，負極性，連續可調
2) 額定電容容量：2μF f
3) 最大充電電流：30-50mA
4) 工作方式：直流/單次脈沖/周期脈沖
5) 最大放電能量： 1024J
6) 周期放電周期： 0-15S連續可調
7) 高壓輸出線：50KV橡膠絕緣同軸電纜
8) 供電電源：220V±10% 50HZ±10%
9) 質量：25Kg
10) 體積：450mm×310mm×600mm
11) 適用環境溫度：-25℃- +50℃
四、 T-505電纜故障定點儀
1、 概述
采用先進的聲磁同步技術,與T-602電纜測試音頻信號發生器或T-303電纜測試高壓信號發生器配合,快速、客觀地測定電力電纜低阻、高阻及閃絡性故障的精確位置，并可用于尋找電纜路徑，進行電纜鑒別和深度測量。
2、特點
1) 功能完善，可對各種電纜故障進行定點和確定電纜路徑。
2) 同步接收電纜故障點放電的聲音和磁場信號并同時顯示在液晶顯示屏上，測量精度高，抗干擾能力強。
3) 信號波形在大屏幕液晶顯示器上顯示，波形直觀，容易識別。
4) 探測方法以波形識別為主，耳機監聽為輔，消除聽覺誤差，操作不易疲勞。
5) 具有背光、自動關機及充電保護電路。
6) 操作簡單方便、外形美觀、便于攜帶。
3、技術指標
1) 高阻故障定點精度：0.2m
2) 路徑探測精度：0.2m
3) 低阻故障定點精度：<2m
4) 功耗：1.5W
5) 質量：1Kg
6) 體積：230mm×140mm×170mm
7) 適用環境溫度：-25℃- +50℃

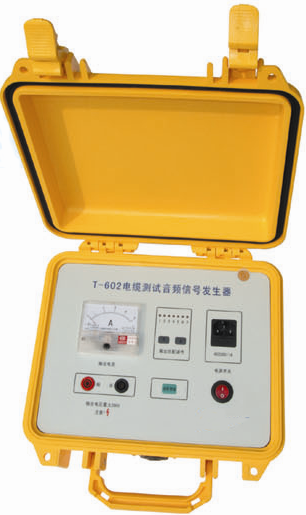

五、 T-602電纜測試音頻信號發生器
1、概述
對電纜加1KHZ音頻電流信號，配合T-504/505電纜故障定點儀查找電纜路徑或?qū)﹄娎|低阻故障進行定點，使電纜路徑查找及低阻故障定點更加快捷方便。具備電纜識別功能
2、特點
1) 利用單片機控制，輸出阻抗自動匹配
2) 輸出功率大（最大75W），信號穿透能力強，探測范圍大。
3) 具有連續/斷續兩種工作方式，適應不同現場情況。
4) 過電流自動保護，可靠性高。
5) 操作簡單，接線方便。
3、技術指標
1) 輸出功率：最大20W
2) 發射信號頻率：1KHZ方波
3) 信號發射方式：連續/斷續可選
4) 電源電壓：220V±10%（交流）
5) 質量：2Kg
6) 體積：275mm×255mm×130mm
7) 適用環境溫度：-10℃- +40℃
