一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，產品廣泛應用于冶金、電力、石化等行業。
二、產品執行標準
阻燃耐火特性試驗執行GB/T12666-2008標準
三、使用特性
1、交流額定電壓：U0/U 450/750V。
2、最高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃；可溶性聚四氟乙烯(PFA)絕緣不超過260℃。
3、最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-20℃；氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-15℃。
4、電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5、電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍；氟塑料絕緣和護套電纜最小為電纜外徑的8倍。
四、基本型號及名稱
|
(ZR192-)KFF |
氟46(進口PFA)絕緣和護套控制電纜 |
|
(ZR192-)KFFP |
氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制電纜 |
|
(ZR192-)KFFR |
氟46(進口PFA)絕緣和護套控制軟電纜 |
|
(ZR192-)KFF22 |
氟46(進口PFA)絕緣和護套鋼帶鎧裝控制電纜 |
|
(ZR192-)KFFRP |
氟46(進口PFA)絕緣和護套銅絲編織屏蔽控制軟電纜 |
|
(ZR192-)KFFP1 |
氟46(進口PFA)絕緣和護套鍍錫銅絲編織屏蔽控制軟電纜 |
|
(ZR192-)KFFP2 |
氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制電纜 |
|
(ZR192-)KFFRP2 |
氟46(進口PFA)絕緣和護套銅帶繞包屏蔽控制軟電纜 |
|
(ZR192-)KFV |
氟46(進口PFA)絕緣聚氯乙烯護套控制電纜 |
|
(ZR192-)KFVR |
氟46(進口PFA)絕緣聚氯乙烯護套控制軟電纜 |
|
(ZR192-)KFVP |
氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制電纜 |
|
(ZR192-)KFVRP |
氟46(進口PFA)絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
|
(ZR192-)KFVP2 |
氟46(進口PFA)絕緣銅帶繞包屏蔽聚氯乙烯護套控制電纜 |
|
(ZR192-)KFVP22 |
氟46(進口PFA)絕緣銅絲編織屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
|
(ZR192-)KFRV22 |
氟46(進口PFA)絕緣聚氯乙烯外護套鋼帶鎧裝控制軟電纜 |
|
(ZR192-)KFVP2-22 |
氟46(進口PFA)絕緣銅帶繞包屏蔽鋼帶鎧裝聚氯乙烯護套控制電纜 |
|
(ZR192-)KFGR(YGC-KF46R) |
氟46(進口PFA)絕緣硅橡膠護套控制軟電纜 |
|
(ZR192-)KFGPR(YGC-KF46RP) |
氟46(進口PFA)絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜 |
注：1、采用進口PFA材料型號前加ZR192；其中ZR192-KFF耐高溫防腐控制電纜系列獲國家專利證書。
2、需要阻燃護套型號前加ZR；
3、導體線芯中銅絲可以采用鍍錫銅導體；
4、如采用鋁塑復合帶繞包屏蔽，只需將型號中的P或P2改為P3即可。
五、代號名稱和含義
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
阻燃：分A、B、C三級 |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
F |
聚全氟乙丙烯(F46)最高工作溫度200℃ |
|
|
|
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) |
|
護套材料 |
F |
聚全氟乙丙烯(F46)最高工作溫度200℃ |
|
|
|
可溶性聚四氟乙烯(PFA)最高為260℃(型號前加ZR192) |
|
|
V |
聚氯乙烯 |
|
|
G |
硅橡膠 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
導體結構 |
A |
單股導體 |
|
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB/T3956規定)參照附錄A表3。
2、20℃時絕緣電阻不小于500MΩ·km。
3、成品電纜經受交流50Hz 3.0kV/5min電壓試驗不擊穿。

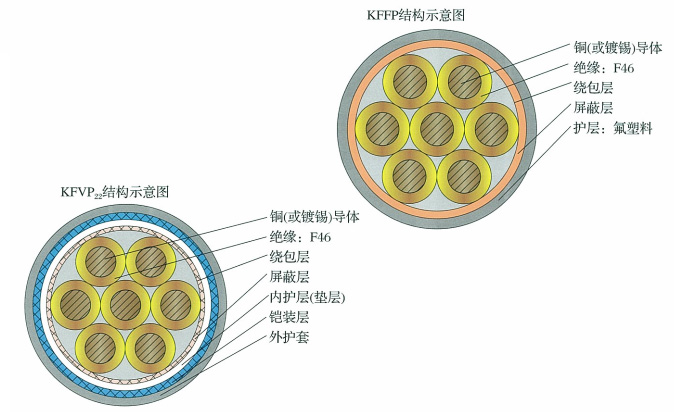

產品結構示意圖
產品執行標準：Q/IRMV1－2008
溫度范圍：-60～+200℃
導體：鍍錫銅絞線
顏色：紅 黃 蘭 白 黑 黃綠 棕
產品性能：產品具有耐磨防水抗老化性能。
產品應用：電動自行車、助動車、三輪電瓶車、電摩等現代綠色環保交通工具電機引出線。
|
規格 |
絕緣體 |
芯線顏色 |
成品參考外徑mm |
|
|
芯線 |
護套 |
|||
|
3 × 1.0+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯護套料 |
1.0mm 2 黃綠蘭 0.2mm 2 紅黑黃綠蘭 |
5.8 |
|
3 × 1.2+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯護套料 |
1.2mm 2 黃綠蘭 0.2mm 2 紅黑黃綠蘭 |
5.9 |
|
3 × 1.5+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯護套料 |
1.5mm 2 黃綠蘭 0.2mm 2 紅黑黃綠蘭 |
6.3 |
|
3 × 2.0+5 × 0.2 |
F46 氟塑料 |
黑色聚氯乙烯護套料 |
2.0mm 2 黃綠蘭 0.2mm 2 紅黑黃綠蘭 |
6.9 |
|
3 × 2.0+5 × 0.3 |
F46 氟塑料 |
黑色聚氯乙烯護套料 |
2.0mm 2 黃綠蘭 0.3mm 2 紅黑黃綠蘭 |
7.0 |
