名稱:板式加熱器 別名:灰斗加熱板或灰斗加熱器

型號:DYB500W380V

DYB-500W/380V板式加熱器使用說明

一、板式加熱器的結構

      1、接線裝置;2、絕緣子;3、隔熱材料;4、緊固裝置;5、金屬板;6、云母板/片;7、電熱絲。

二、板式加熱器的特點

       1、該電加熱器由電加熱體、數顯溫度控制儀、電源溫度控制柜等幾部分組成，它采用先進加熱方式、優質的加熱材料，精確的溫度控制，具有節省能源、表面負荷均勻、加熱面積大、可靠性高、使用壽命長等優點，廣泛用于除塵器灰斗壁、脫水倉、空氣輸送斜槽及埋刮板的保溫加熱，是目前電力除塵系統中較為理想的加熱設備，還可推廣應用到石油、化工、水泥、冶金、機械等部門。

       2、DYB型貼面板式加熱器采用平面整體加熱，具有機械強度高、安裝方便、絕緣性能好、發熱均勻、熱效率高、使用壽命長等優點。

       3、DYB型簡易貼面板式加熱器，采用優質鎳鉻絲、云母板、不銹鋼皮，精密加工而成，具有結構簡單、絕緣性能好、安裝方便等優點。

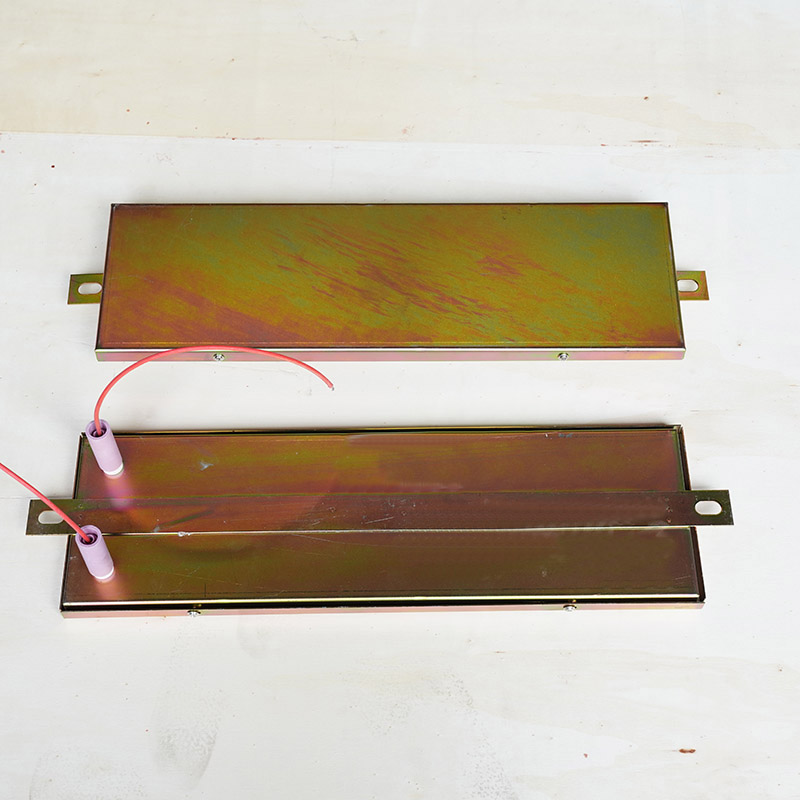

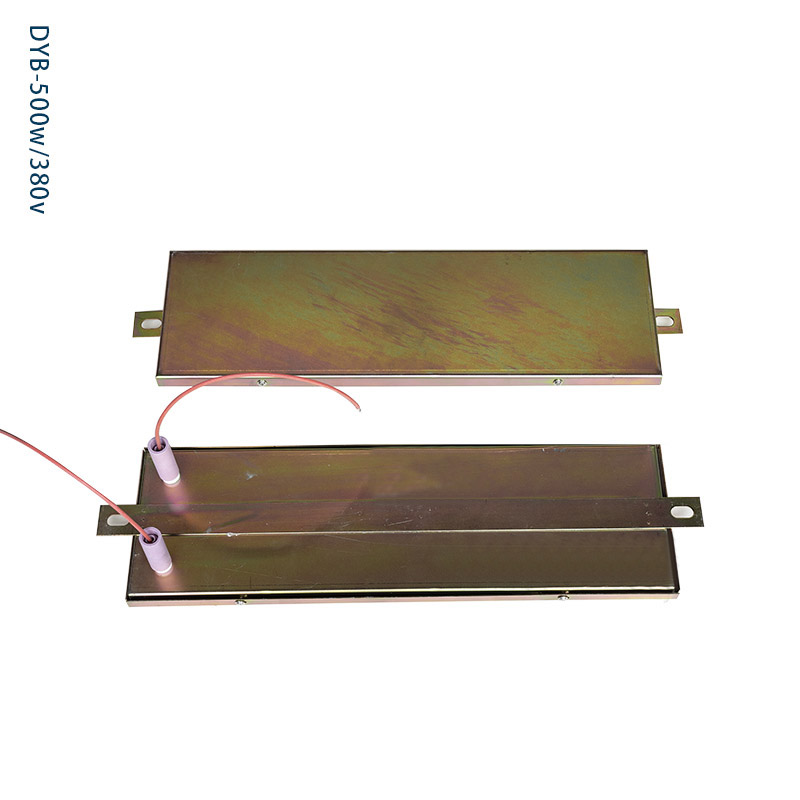

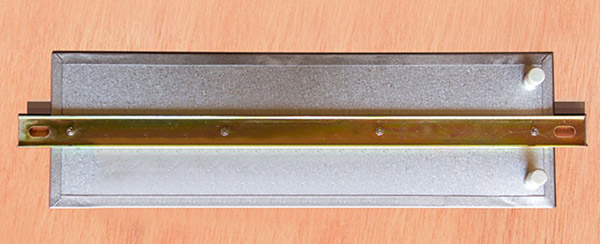

板式加熱器實物圖

三 、單或三相電源溫度控制柜

       除塵器灰斗電加熱體的電源溫度控制一般可分為2個灰斗一組、4個灰斗一組、6個灰斗一組、9個灰斗一組，每路10KW左右，該控制柜分別控制每個灰斗的加熱溫度。

尺寸如下:長480mm，寬150mm，厚度20mm，總長550mm，孔的中心點距離是530mm。(手工測量存在5-10mm偏差)
