系列油用電加熱器主要用于各類大型水箱、油箱、油槽、液壓裝置等容器內的液體加熱。油用護套電加熱器由加熱芯子和護套管組成，加熱芯子用藕形陶瓷骨架、高溫電阻絲、固定芯桿、接線座等組成，護套管用薄型不銹鋼管制作，電加熱器與箱體容器用法蘭連接，護套將加熱芯子與被加熱液體隔離，在更換電加熱器時，不需要放掉箱體容器內的液體，僅需抽出加熱芯子，更換一個新的加熱芯子即可，維修方便。

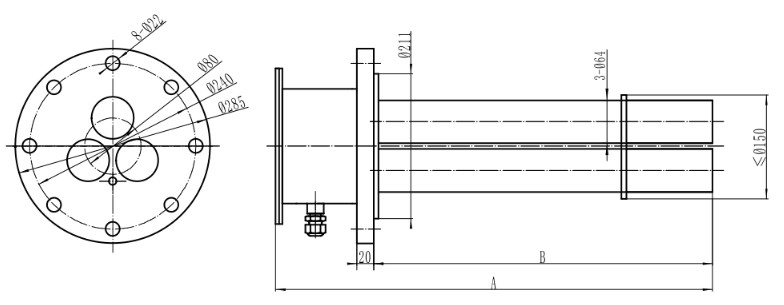

規格及參數
表一（管表面負載2W/cm2）
|
型號 |
電壓（V） |
功率（KW） |
外形尺寸 |
電熱元件 支/臺 |
重量 |
價格 |
|
|
A |
B |
||||||
|
SJY6-1-5-380 |
380V 三相 三角形聯接 |
5 |
620 |
500 |
3 |
|
|
|
SJY6-1-6-380 |
380V 三相 三角形聯接 |
6 |
670 |
550 |
3 |
|
|
|
SJY6-1-8-380 |
380V 三相 三角形聯接 |
8 |
840 |
720 |
3 |
|
|
|
SJY6-1-10-380 |
380V 三相 三角形聯接 |
10 |
1000 |
880 |
3 |
|
|
|
SJY6-1-12-380 |
380V 三相 三角形聯接 |
12 |
1170 |
1050 |
3 |
|
|
|
SJY6-1-15-380 |
380V 三相 三角形聯接 |
15 |
1420 |
1300 |
3 |
|
|
|
SJY6-1-18-380 |
380V 三相 三角形聯接 |
18 |
1670 |
1550 |
3 |
|
|
|
SJY6-1-21-380 |
380V 三相 三角形聯接 |
21 |
1920 |
1800 |
3 |
|
|

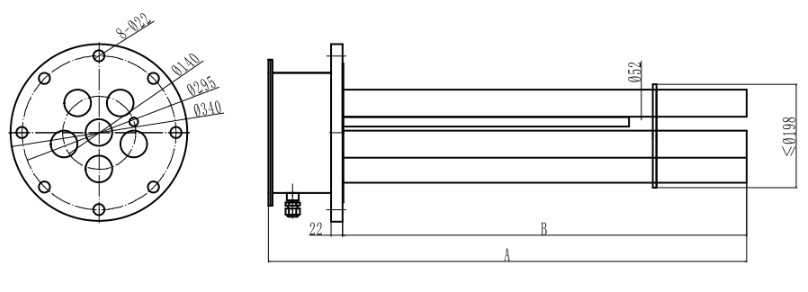

規格及參數
表二（管表面負載1.5W/cm2）
|
型號 |
電壓（V） |
功率（KW） |
外形尺寸 |
電熱元件 支/臺 |
重量 |
價格 |
|
|
A |
B |
||||||
|
SJY6-2-6-380 |
380V 三相 三角形聯接 |
6 |
600 |
460 |
6 |
|
|
|
SJY6-2-8-380 |
380V 三相 三角形聯接 |
8 |
750 |
610 |
6 |
|
|
|
SJY6-2-10-380 |
380V 三相 三角形聯接 |
10 |
900 |
760 |
6 |
|
|
|
SJY6-2-12-380 |
380V 三相 三角形聯接 |
12 |
1050 |
910 |
6 |
|
|
|
SJY6-2-15-380 |
380V 三相 三角形聯接 |
15 |
1250 |
1110 |
6 |
|
|
|
SJY6-2-18-380 |
380V 三相 三角形聯接 |
18 |
1450 |
1310 |
6 |
|
|
|
SJY6-2-21-380 |
380V 三相 三角形聯接 |
21 |
1650 |
1510 |
6 |
|
|
|
SJY6-2-24-380 |
380V 三相 三角形聯接 |
24 |
1850 |
1710 |
6 |
|
|
|
SJY6-2-27-380 |
380V 三相 三角形聯接 |
27 |
2050 |
1910 |
6 |
|
|
|
SJY6-2-30-380 |
380V 三相 三角形聯接 |
30 |
2250 |
2110 |
6 |
|
|
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：304不銹鋼。
◆ 高工作溫度：SJY6-1型（2W/cm2）為80℃；SJY6-2型（1.5W/cm2）為120℃。
◆ SJY6型的工作壓力應小于1MPa.
◆ SJY6-1型的安裝通徑φ150，SJY6-2型安裝通徑φ200
