適用范圍
1、爆炸性氣體混合物危險場所：1區，2區；
2、爆炸性氣體混合物為：IIA、IIB、IIC；
3、溫度級別：T1-T4
4、作敞開式或封閉式油槽及油箱加熱之用
主要技術參數
1、接線盒外殼：鑄鋁合金、不銹鋼
2、電熱元件：304不銹鋼；316L不銹鋼、紫銅
3、防爆等級：d II BT4、 dII CT4
4、引入電纜外徑：G3/4(φ10-φ16）
5、防護等級：IP55 、IP65
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：10#、304不銹鋼、316L不銹鋼。
◆ 在T4場合高工作溫度：＜135℃
◆ 工作壓力小于0.6MPa
◆ 系列防爆加熱器安裝通徑φ65
◆ 系列防爆加熱器可以用于T1、T2、T3、T4液體防爆場所
使用維護及注意事項：
1、 外形尺寸圖中發熱段部分必須全部浸入水中，以免燒壞組件，被加熱液體應無腐蝕性。
2、防爆加熱器使用過程必須有效監控溫度狀況，避免溫度超溫造成安全事故。
3、防爆加熱器法蘭密封材料應根據不同加熱介質及加熱溫度合理選用
4、 發現管子表面有結碳現象時，必須除盡后再用，以免降低效率，甚至燒壞組件。
5、組件應存放在干燥處，若因長期防放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干個小時，（或?qū)⒔M件低壓通電數小時）即可恢復絕緣電阻。

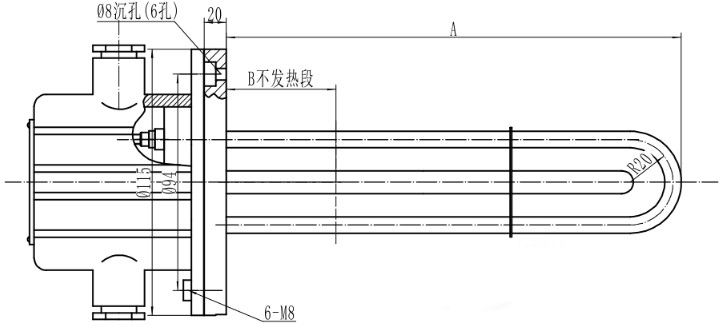

規格及外形尺寸：
表三
型號
電壓（V）
功率（KW）
外形尺寸
電熱元件 支/臺
數量
價格
A
B（不發熱段）
SJB2-3-0.5-220
220V 單相 串聯
0.5
230
60
3
SJB2-3-0.5-380
380V單相 串聯
0.5
230
60
3
SJB2-3-1-220
220V 單相 串聯
1
230
60
3
SJB2-3-1-380
380V單相 串聯
1
230
60
3
SJB2-3-2-220
220V 單相 并聯
2
370
75
3
SJB2-3-2-380
380V單相 并聯
2
370
75
3
SJB2-3-2-380
380V 三相 星型聯接
2
370
75
3
SJB2-3-2-380
380V三相 三角形聯接
2
370
75
3
SJB2-3-3-220
220V 單相 并聯
3
440
75
3
SJB2-3-3-380
380V單相 并聯
3
440
75
3
SJB2-3-3-380
380V 三相 星型聯接
3
440
75
3
SJB2-3-3-380
380V三相 三角形聯接
3
440
75
3
SJB2-3-4-380
380V 三相 星型聯接
4
510
100
3
SJB2-3-4-380
380V三相 三角形聯接
4
510
100
3
SJB2-3-5-380
380V 三相 星型聯接
5
580
100
3
SJN2-3-5-380
380V三相 三角形聯接
5
580
100
3
SJB2-3-6-380
380V 三相 星型聯接
6
650
120
3
SJB2-3-6-380
380V三相 三角形聯接
6
650
120
3
SJB2-3-8-380
380V 三相 星型聯接
8
790
120
3
SJB2-3-8-380
380V三相 三角形聯接
8
760
120
3
SJB2-3-10-380
380V 三相 星型聯接
10
930
150
3
SJB2-3-10-380
380V三相 三角形聯接
10
930
150
3
SJB2-3-12-380
380V 三相 星型聯接
12
1070
150
3
SJB2-3-12-380
380V三相 三角形聯接
12
1070
150
3

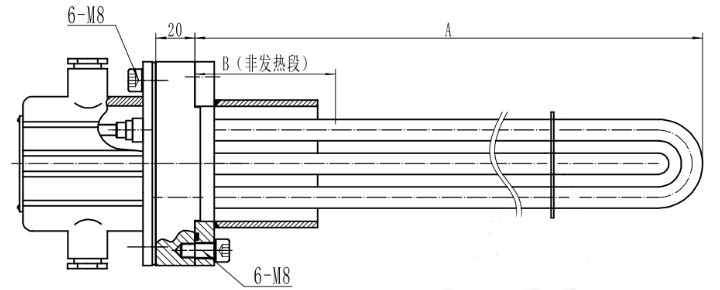

表四
型號
電壓（V）
功率（KW）
外形尺寸
電熱元件 支/臺
數量
價格
A
B（不發熱段）
SJB2-3-0.5-220
220V 單相 串聯
0.5
230
60
3
SJB2-3-0.5-380
380V單相 串聯
0.5
230
60
3
SJB2-3-1-220
220V 單相 串聯
1
230
60
3
SJB2-3-1-380
380V單相 串聯
1
230
60
3
SJB2-3-2-220
220V 單相 并聯
2
370
75
3
SJB2-3-2-380
380V單相 并聯
2
370
75
3
SJB2-3-2-380
380V 三相 星型聯接
2
370
75
3
SJB2-3-2-380
380V三相 三角形聯接
2
370
75
3
SJB2-3-3-220
220V 單相 并聯
3
440
75
3
SJB2-3-3-380
380V單相 并聯
3
440
75
3
SJB2-3-3-380
380V 三相 星型聯接
3
440
75
3
SJB2-3-3-380
380V三相 三角形聯接
3
440
75
3
SJB2-3-4-380
380V 三相 星型聯接
4
510
100
3
SJB2-3-4-380
380V三相 三角形聯接
4
510
100
3
SJB2-3-5-380
380V 三相 星型聯接
5
620
100
3
SJN2-3-5-380
380V三相 三角形聯接
5
620
100
3
SJB2-3-6-380
380V 三相 星型聯接
6
730
120
3
SJB2-3-6-380
380V三相 三角形聯接
6
730
120
3
SJB2-3-8-380
380V 三相 星型聯接
8
930
150
3
SJB2-3-8-380
380V三相 三角形聯接
8
930
150
3
SJB2-3-10-380
380V 三相 星型聯接
10
1040
150
3
SJB2-3-10-380
380V三相 三角形聯接
10
1040
150
3
SJB2-3-12-380
380V 三相 星型聯接
12
1160
150
3
SJB2-3-12-380
380V三相 三角形聯接
12
1160
150
3
